◆ 概述
XL-21型動力配電箱系戶內裝置,適用于民用發電廠及工礦企業,交流頻率50Hz,交流電壓380V,三相三線、三相四線電力系統,作動力、照明配電及控制之用,對其他符合本動力配電箱的負載性能的場合也可以使用。符合GB7251《低壓成套開關設備》國家標準。

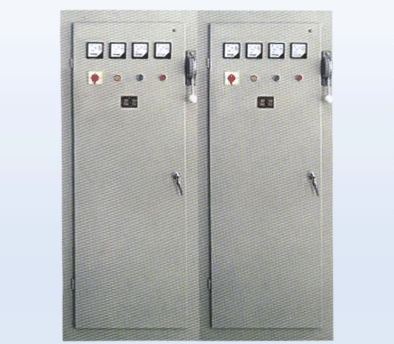

XL-21型低壓動力配電箱系封閉式。外殼用鋼板變制而成,刀開關操作手柄裝于箱前右柱上部,可以作為切換電源之用。配電箱前面裝有一只電壓表,只是匯流母線的電壓。配電箱前面有門,門打開后,配電箱內全部設備敞露、便于檢修維護。本配電箱均采用國內自行設計的型組件,具有結構緊湊、檢修方便、線路方案可以靈活組合等特點。配電箱除裝有空氣斷路器和熔斷器作為短路保護外,還裝有接觸器和熱繼電器,箱前門可裝操作按鈕和指示燈。
◆ 適用范圍
XL-21型低壓動力配電箱適用于發電廠及工礦企業中在交流頻率50Hz,電壓500V及500V以下的三相三線及三相四線系統作動力配電、照明之用。XJ-21型低壓動力配電箱系戶內裝置,靠墻安裝,前面檢修。
◆ 使用環境
1. 安裝海拔高度不超過2000m;
2. 周圍介質溫度不高于+40℃,不低于-5℃,24小時內的平均值不超過+35℃;
3.空氣相對濕度不超過90%(相當于20℃);
4.無腐蝕金屬,破壞絕緣的氣體和導電塵埃;
5.無爆炸危險場所;
6.無劇烈振動和顛簸及垂直傾斜度不超過5度;
7. 在沒有雨雪侵襲的地方 。
